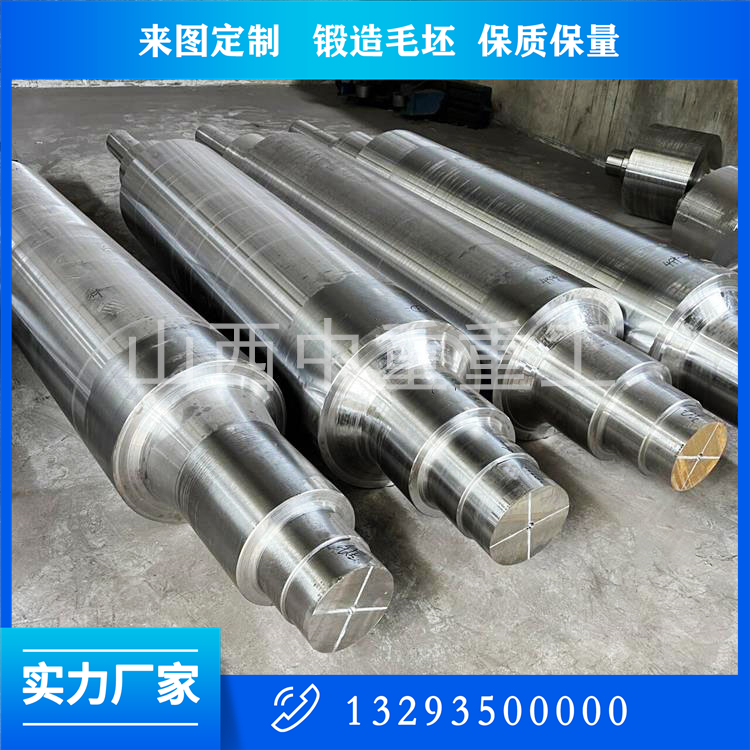

風機軸鍛件制造工藝詳解

風機軸作為關鍵傳動部件，需滿足高疲勞強度、抗腐蝕性、高精度動平衡等要求。其制造工藝涵蓋材料冶

煉、鍛造、熱處理、機加工、檢測等關鍵環節，以下是詳細解析：

一、材料選擇與坯料制備

1. 材料選擇

風機類型    推薦材料    執行標準    特性要求

通用離心風機    42CrMoA    GB/T 3077    調質后HB260-300

高速透平風機    34CrNiMo6    EN 10083-3    淬透性高，抗疲勞

防腐風機    F51雙相不銹鋼    ASTM A182    耐氯離子腐蝕

高溫風機    GH4169鎳基合金    HB/Z 140    耐650℃高溫氧化

2. 坯料制備

冶煉工藝：

電爐+LF精煉+VD真空脫氣（[H]≤2ppm，[O]≤20ppm）

電渣重熔（ESR）提升純凈度（非金屬夾雜≤1.5級）

坯料檢驗：

超聲波探傷（UT）檢測內部缺陷（Φ2mm平底孔當量）

光譜分析確保成分偏差≤±0.03%

二、鍛造鍛件工藝

1. 加熱控制

階梯加熱（以42CrMoA為例）：

plaintext

復制

室溫→600℃（2℃/min）→保溫1h→850℃→1200℃（始鍛溫度）

控溫要點：

爐溫均勻性±10℃（多點熱電偶監控）

高溫段保溫時間：1.5min/mm（防止過熱）

2. 鍛造成型

工藝參數    要求

鍛造比    ≥4（重要件≥6）

終鍛溫度    碳鋼≥800℃，合金鋼≥850℃

變形方式    多向鍛造（鐓粗+拔長交替）

模具設計    圓角R≥5%截面高，拔模斜度5°-7°

3. 鍛后處理

冷卻方式：

埋砂緩冷（≤30℃/h）或等溫退火（防止白點裂紋）

去氫退火（針對合金鋼）：250℃×24h

三、熱處理工藝

1. 常規熱處理流程

mermaid

復制

graph LR

A[正火] --> B[淬火] --> C[回火] --> D[深冷處理]

正火：880℃×2h→空冷（細化晶粒）

淬火：850℃×3h→PAG淬火液（濃度10%-15%）

回火：560℃×4h→水冷（防脆性）

深冷處理：-196℃×2h（提升硬度均勻性）

2. 表面強化

工藝    適用部位    效果

高頻淬火    軸承位    硬化層2-3mm，HRC50-55

氣體滲氮    耐蝕耐磨區    白亮層0.3mm，HV≥1000

激光熔覆    葉輪連接端    WC-Co涂層，耐沖蝕

四、機械加工

1. 加工流程

mermaid

復制

graph TB

A[粗車] --> B[去應力退火] --> C[半精車] --> D[精磨] --> E[動平衡]

關鍵工序參數：

精磨砂輪：CBN砂輪（線速度120m/s）

軸承位精度：圓度≤0.005mm，Ra≤0.4μm

2. 動平衡校正

等級要求：G2.5級（ISO 1940-1）

去重方法：對稱鉆孔（單孔質量≤50g）

五、無損檢測與驗收

1. 檢測項目

檢測方法    標準    驗收要求

超聲波探傷    JB/T 5000.15    Ⅱ級（Φ2mm缺陷拒收）

磁粉檢測    ASTM E1444    無線性缺陷

硬度檢測    GB/T 230.1    硬度梯度±2HRC

2. 疲勞性能驗證

試驗條件：旋轉彎曲疲勞（R=-1，10^7次）

合格標準：σ-1≥0.45σb（如42CrMoA需≥450MPa）

六、特殊工藝（防腐/高溫工況）

1. 防腐處理

鍍層方案：

電鍍Ni-P合金（磷含量9%-12%，鹽霧試驗1000h）

HVOF噴涂WC-10Co4Cr（孔隙率＜1%）

2. 高溫風機軸

工藝調整：

添加Al、Ti元素（形成抗氧化層）

時效處理：720℃×8h→空冷（穩定組織）

七、常見缺陷與對策

缺陷類型    原因分析    解決方案

白點裂紋    氫含量過高    鍛后去氫退火（250℃×24h）

淬火變形    冷卻不均    改用聚合物淬火液（PAG）

動平衡超差    材料密度不均    采用ESR鋼坯+等溫鍛造

八、工藝優化方向

數值模擬：DEFORM仿真鍛造流線，優化模具設計

智能檢測：在線紅外測溫+AI缺陷識別

綠色制造：余熱利用熱處理（節能30%）

風機軸鍛件制造需嚴格控制材料純凈度、鍛造比、熱處理工藝，并通過無損檢測+動平衡確?？煽啃浴?duì)于

特殊工況（如高溫、腐蝕），需針對性選擇表面強化技術。采用現代工藝（如ESR冶煉、激光熔覆）可顯

著提升產品壽命。
