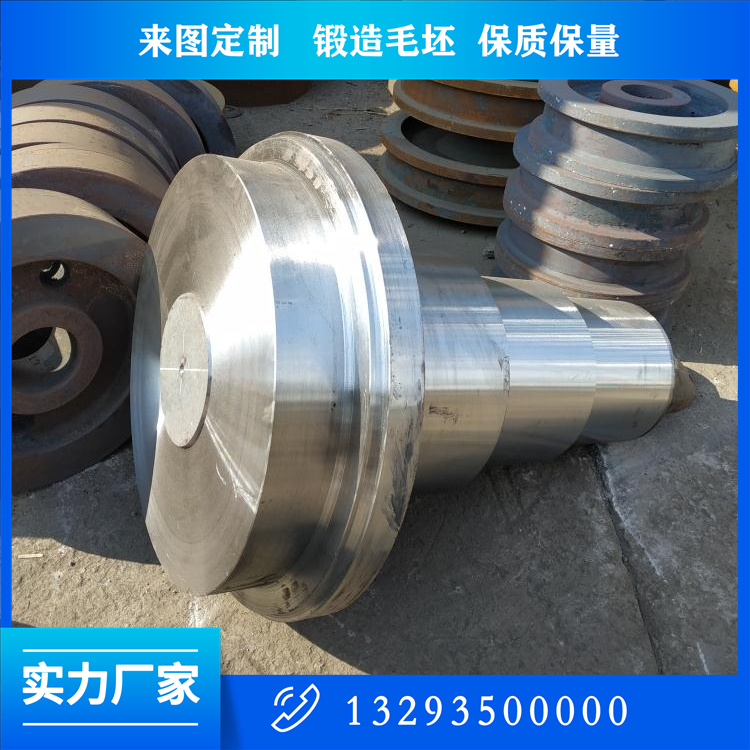

以下是傳動主軸鍛件制造工藝的詳細解析，涵蓋從材料冶煉到成品檢測的全流程關鍵技術，特別針對高精

度、重載工況的特殊要求：

一、傳動主軸特性與制造難點

核心需求：高疲勞強度（σ-1≥450MPa）、苛刻尺寸精度（IT6級）、優異耐磨性（軸承位HV≥600）

典型失效模式：彎曲疲勞斷裂、軸承位微動磨損、扭振失效

工藝難點：大直徑（φ300mm+）心部淬透性控制、多臺階軸形變協調、殘余應力消除

二、全流程制造工藝

1. 特種材料冶煉

優選工藝：

mermaid

復制

graph LR

A[電爐冶煉] --> B[LF精煉] --> C[VD真空脫氣] --> D[ESR電渣重熔]

成分控制（以34CrNiMo6為例）：

C：0.30-0.38% | Ni：1.30-1.70% | [O]≤15ppm | [H]≤1.5ppm

2. 定制化坯料制備

坯料類型：

普通鍛坯：徑高比≤2.5（防止鐓粗失穩）

VIM-VAR錠：航空級主軸（Ti、Al含量***控制）

表面處理：

剝皮加工（去除氧化層，單邊去量≥3mm）

磁粉檢測（ASTM E1444，拒收≥0.8mm缺陷）

3. 精密鍛造工藝

多向鍛造技術：

工序    變形方向    變形量%    溫度控制

鐓粗    軸向    50-60    1150±20℃

拔長    徑向    30-40    ≥850℃終鍛

徑向鍛造    多向    20-30    900℃恒溫鍛造

模具設計：

預鍛模：圓角R≥10%截面高度

終鍛模：公差帶±0.5%（IT13級）

4. 控溫?zé)崽幚?br/>

復合熱處理曲線（φ300mm 42CrMoA主軸）：

plaintext

復制

1. 正火：880℃×4h→空冷（細化晶粒）

2. 淬火：850℃×3h→PAG淬火液（濃度12%，冷卻速率80℃/s）

3. 深冷處理：-196℃×2h（提升殘余奧氏體轉變率）

4. 回火：560℃×6h→水冷（防回火脆性）

硬度梯度控制：

表面：HRC52-54

1/2半徑處：HRC48-50

心部：HRC45±2

5. 高精度機械加工

工藝路線：

mermaid

復制

graph TB

A[粗車] --> B[去應力退火] --> C[半精車] --> D[鉆中心孔]

D --> E[精磨] --> F[螺紋加工] --> G[珩磨]

關鍵工序參數：

精磨砂輪：CBN砂輪（粒度120#，線速度120m/s）

軸承位加工：圓度≤0.003mm，Ra≤0.2μm

6. 表面強化技術

復合強化方案：

部位    工藝組合    性能指標

軸承位    滲氮+滾壓    白亮層0.02mm HV1100

花鍵齒部    激光淬火    淬硬層1.2mm HRC55

過渡圓角    超聲噴丸    壓應力-600MPa

7. 動態性能優化

扭振抑制設計：

開減重孔（孔徑≤0.3D，孔間距≥1.5d）

動平衡等級：G1.0級（ISO 1940-1）

臨界轉速驗證：工作轉速≤0.6nc1（一階臨界）

三、特殊工藝控制

1. 大型主軸鍛件分段制造

過盈連接工藝：

加熱裝配：200℃溫差配合（過盈量0.0012D）

液壓拆裝油槽：螺旋角45°±2°，表面鍍銅（0.01mm）

2. 殘余應力調控

多級應力消除：

振動時效：2000Hz×30min（消除60%應力）

熱時效：250℃×12h（進一步消除30%）

深冷處理：殘余應力≤50MPa（X射線衍射法檢測）

3. 微觀組織控制

晶界工程：

添加微量B（0.002-0.005%）細化晶界

控制P、S含量（各≤0.010%）凈化晶界

四、質量檢測體系

1. 全尺寸檢測項目

檢測項    方法    精度要求

徑向跳動    三坐標測量    ≤0.01mm/m

硬度梯度    顯微硬度計    HV0.5±3%

表面殘余應力    X射線應力儀    ±20MPa

2. 無損檢測標準

超聲相控陣檢測：

探頭頻率：5MHz 線性陣列

缺陷檢出：Φ1mm平底孔當量（EN 12680-3 Class 2）

熒光磁粉檢測：

紫外光強度：≥3000μW/cm2

缺陷顯示：≤0.5mm圓形缺陷可接受

3. 臺架試驗

疲勞試驗：

plaintext

復制

加載譜：σmax=0.7σs，R=0.1，頻率20Hz

中止標準：10^7次未斷裂或裂紋擴展速率≤10^-6mm/cycle

溫升測試：

高速試驗（n=1.2n工作）：軸承位溫升≤35℃

五、典型工藝缺陷對策

缺陷類型    成因分析    解決方案

淬火軟點    淬火冷卻不均    改用可逆旋轉淬火槽（流速≥1m/s）

磨削燒傷    砂輪鈍化    智能砂輪修整（每50件自動修整）

花鍵變形    殘余應力釋放    增加時效處理（180℃×24h）

動平衡超差    材料密度偏析    采用真空熔煉+等溫鍛造坯料

六、前沿工藝方向

智能化鍛造：

基于數字孿生的鍛壓參數實時優化

紅外熱像儀監控溫度場（±5℃精度）

復合增材制造：

局部激光熔覆耐磨涂層（WC-Co含量15-20%）

3D打印過渡連接法蘭（拓?fù)鋬?yōu)化減重30%）

通過上述工藝控制，可確保傳動主軸鍛件達到：

彎曲疲勞極限：≥500MPa（R=-1，10^7次）

軸承位磨損率：≤0.001mm/1000h

使用壽命：重載工況≥8萬小時

建議對關鍵參數建立SPC控制圖（如淬火冷卻速率、精磨圓度），并采用MES系統實現全流程追溯。對于

核電、航空等極端工況主軸，需增加電子束焊縫檢測（EN ISO 13919-1 B級）。
