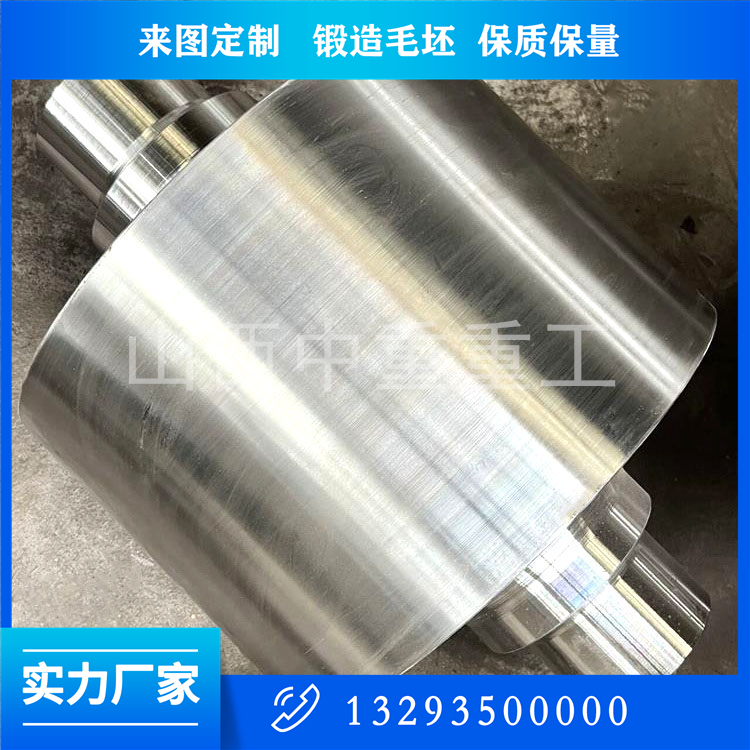

風機軸鍛件的制造工藝需要兼顧材料性能、結構強度和運行可靠性，尤其針對高轉速、長壽命和惡劣環境

等特殊要求。以下是詳細的制造工藝流程及關鍵技術控制點：

一、制造工藝流程總覽

mermaid

復制

graph TD

A[材料驗收] --> B[下料]

B --> C[加熱]

C --> D[鍛造]

D --> E[熱處理]

E --> F[粗加工]

F --> G[無損檢測]

G --> H[精加工]

H --> I[動平衡]

I --> J[表面處理]

J --> K[終檢]

二、關鍵工序詳解

1. 材料準備

選材標準：

42CrMoA（通用）：GB/T 3077-2015

F51雙相鋼（防腐）：ASTM A182

34CrNiMo6（高速）：EN 10083-3

坯料檢驗：

超聲波探傷（UT）檢測內部缺陷（符合JB/T 5000.15）

光譜分析驗證成分（C、Mn、Cr等元素偏差≤±0.05%）

2. 加熱工藝

分段加熱：

plaintext

復制

室溫→600℃（慢速升溫，2℃/min）→保溫1h→850℃（快速升溫）→保溫2h（均溫）

控溫要點：

爐溫均勻性±10℃（熱電偶多點監控）

奧氏體不銹鋼需防止?jié)B碳（采用惰性氣體保護）

3. 鍛造成型

設備選型：

軸徑范圍    推薦設備    鍛造比要求

φ<200mm    空氣錘（5t）    ≥3

φ200-500mm    液壓機（3150t）    ≥4

φ>500mm    模鍛壓力機    ≥5

工藝控制：

終鍛溫度：碳鋼≥800℃，合金鋼≥850℃（防止冷作硬化）

鍛后立即埋砂緩冷（冷卻速率≤30℃/h）

4. 熱處理

典型工藝曲線（以42CrMoA為例）：

plaintext

復制

正火：900℃×2h→空冷

調質：850℃淬火（水淬油冷）→560℃回火→硬度HB260-300

關鍵參數：

淬火轉移時間＜15秒（防止先共析鐵素體析出）

回火后快冷（水冷）避免第二類回火脆性

5. 機械加工

加工余量設計：

直徑    粗加工余量    精加工余量

50-100    3.0mm    0.5mm

100-200    4.5mm    0.8mm

>200    6.0mm    1.2mm

特殊結構加工：

葉輪端錐面：數控車削（錐度1:12，接觸面積≥80%）

油槽加工：成型銑刀（螺旋角30°±1°）

6. 無損檢測

多方法聯合檢測：

檢測方法    標準    適用缺陷類型    驗收等級

超聲波    GB/T 6402    內部夾雜、裂紋    Ⅱ級（Φ2mm當量）

磁粉    ASTM E1444    表面裂紋    不允許線性缺陷

滲透    ISO 3452    非磁性材料表面缺陷    ≤0.5mm

7. 動平衡校正

G2.5級平衡要求：

plaintext

復制

允許殘余不平衡量 U = (9549 × G × M) / (n × r)

（G=2.5，M為軸質量kg，n為轉速rpm，r為校正半徑m）

去重方式：

鉆孔去重（單孔深度≤10%軸徑）

對稱去重（相位差≤15°）

8. 表面強化

常用工藝對比：

工藝    適用材料    硬化層深度    硬度    成本

高頻淬火    42CrMo    2-3mm    HRC50-55    低

滲氮    34CrNiMo6    0.3-0.5mm    HV800-1000    中

激光熔覆    鎳基合金    1-2mm    HRC45-50    高

三、特殊工藝控制

1. 大型軸分段鍛件鍛造

法蘭連接工藝：

坡口形式：U型坡口（角度30°，鈍邊2mm）

焊接預熱：250℃×2h（防止冷裂紋）

焊后熱處理：580℃×4h（消除焊接應力）

2. 防腐處理

鍍層工藝選擇：

plaintext

復制

海洋環境：HVOF噴涂WC-12Co（厚度200μm，孔隙率＜1%）

化工介質：電鍍Ni-P合金（磷含量9-12%，鹽霧試驗1000h）

3. 殘余應力控制

振動時效（VSR）參數：

頻率選擇：軸一階固有頻率±10%

處理時間：30-45分鐘（振幅0.5-1.0mm）

四、常見缺陷及對策

缺陷類型    產生原因    解決措施

白點裂紋    氫致開裂    鍛后立即去氫退火（250℃×24h）

流線紊亂    鍛造比不足    增加鐓粗-拔長次數（≥3次）

硬度不均    淬火冷卻不均勻    采用聚合物淬火液（濃度10%-15%）

動平衡超差    材料密度不均勻    增加毛坯超聲探傷（密度差≤0.5%）

五、工藝驗證方法

微觀組織檢查：

晶粒度：ASTM E112（要求5-8級）

非金屬夾雜物：GB/T 10561（A類≤2級）

力學性能測試：

取樣位置：1/2半徑處縱向試樣

測試項目：σb≥900MPa，AKU≥40J（-20℃沖擊）

通過嚴格控制上述工藝環節，可確保風機軸鍛件達到：

疲勞壽命＞10^7次（R=-1載荷條件下）

同軸度≤φ0.02mm/m

平均無故障運行時間（MTBF）＞50,000小時

建議對關鍵部件實施SPC（統計過程控制），重點監控鍛造溫度和熱處理硬度參數。
