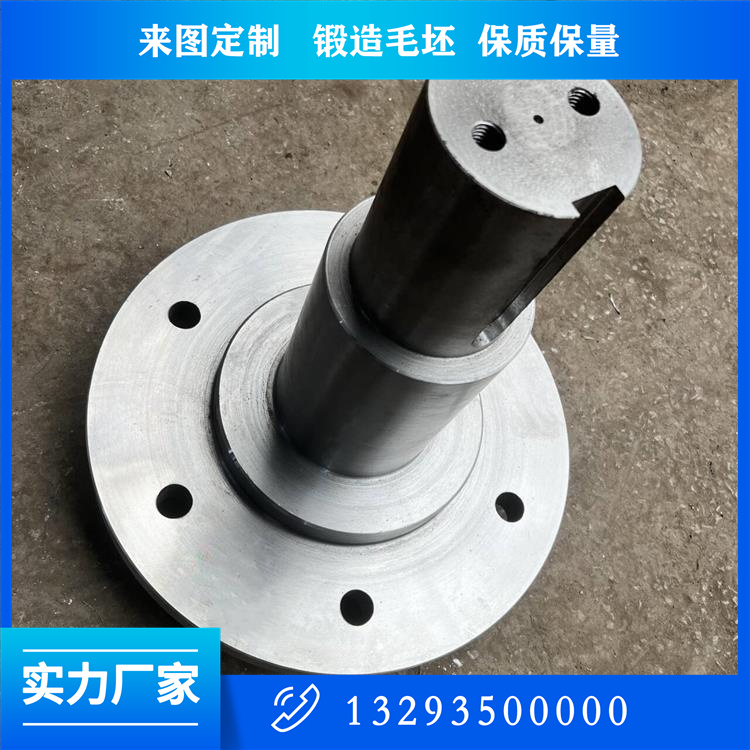

傳動主軸作為關鍵動力傳輸部件，其質量控制需貫穿設計、材料、制造、檢測全流程。以下是系統化的質

量控制體系及關鍵技術要點：

一、設計階段質量控制

載荷仿真驗證

采用ANSYS/FEAP進行多工況有限元分析，確保應力集中系數≤2.0

疲勞壽命預測需通過臺架試驗驗證（如10?次循環載荷測試）

材料選型規范

風電主軸：34CrNiMo6（屈服強度≥650MPa）

船舶軸系：F55級船用鋼（-40℃沖擊功≥60J）

化工泵軸：雙相不銹鋼2205（PREN≥35）

二、原材料控制

檢測項目    方法標準    合格指標

化學成分    ASTM E415光譜分析    [S]≤0.010%，[P]≤0.015%

非金屬夾雜物    ISO 4967 A法評級    A類細系≤1.5級

超聲波探傷    EN 10228-3    Φ2mm平底孔當量缺陷不通過

三、鍛造過程控制

1. **工藝參數監控

加熱控制：

分段加熱：室溫→600℃（2h）→850℃（1h）→1200℃（保溫時間1.5min/mm）

溫度均勻性：爐溫偏差≤±10℃（AMS2750E Class 2）

變形控制：

鍛比≥4:1（鑄態組織充分破碎）

終鍛溫度：碳鋼≥800℃，合金鋼≥850℃

2. **模具管理

預熱溫度：200-300℃（防止熱裂）

壽命監控：模鍛件≤500件次強制更換

四、熱處理關鍵控制點

淬火工藝窗口

42CrMo4鋼：850℃奧氏體化→快速油淬（冷卻速率80℃/s）

芯部硬度梯度：表面HRC50→1/2半徑處HRC45（差值≤5HRC）

回火脆性規避

34CrNiMo6鋼回火后快冷（水冷或風冷）

回火溫度避開350-550℃脆性區間

五、機械加工精度控制

關鍵部位    精度要求    檢測方法

軸承安裝位    IT6級（Φ80h6）    氣動量儀（分辨率0.1μm）

齒輪配合面    粗糙度Ra0.4μm    白光干涉儀

法蘭連接面    平面度0.02mm/100mm    激光平面度儀

六、無損檢測技術應用

超聲波相控陣（PAUT）

64陣元探頭，扇形掃描覆蓋全截面

缺陷定位精度±1mm（CIVA仿真校準）

數字射線檢測（DR）

微焦點X射線機（≤5μm焦點尺寸）

檢出限：0.5%壁厚缺陷（ISO 17636-2）

七、力學性能驗證

全尺寸測試

扭轉試驗：加載至1.3倍額定扭矩（如50000Nm），***變形≤0.2°

共振疲勞試驗：頻率80-120Hz，循環次數＞10?次（ISO 1143）

微區性能分析

納米壓痕測試：局部硬度映射（間距50μm）

EBSD分析：晶界取向差角分布（大角度晶界≥70%）

八、表面完整性管理

殘余應力控制

噴丸強化：覆蓋率200%，Almen強度0.4mmA

激光沖擊：表面壓應力-800MPa，影響深度1.2mm

防腐體系

海上設備：HVOF噴涂WC-12Co（厚度300μm）+封閉涂層

化工環境：電鍍Ni-P合金（磷含量10-12%）

九、數字化質量追溯

區塊鏈系統

各工序數據上鏈（鍛造鍛件溫度、熱處理曲線等）

支持10年生命周期追溯

AI質量預測

基于歷史數據的缺陷預警模型（準確率＞92%）

實時工藝參數動態優化（數字孿生平臺）

十、典型失效預防措施

失效模式    根本原因    預防對策

疲勞斷裂    表面粗糙度超標    強制磨削+滾壓強化（Ra≤0.4μm）

應力腐蝕開裂    殘余拉應力+Cl?環境    噴丸+低溫去應力退火（250℃×4h）

微動磨損    配合面過盈量不足    過盈量控制在(0.8-1.2)‰軸徑

關鍵標準體系

風電主軸：GL2010、DNVGL-ST-0376

船舶軸系：ABS鍛件規范第2節

航空主軸：AMS 6414K（Ni-Cr-Mo鋼）

通過該體系實施，可使傳動主軸：

疲勞壽命提升3-5倍

非計劃停機率降低至＜0.5次/年

全生命周期成本減少20%以上
