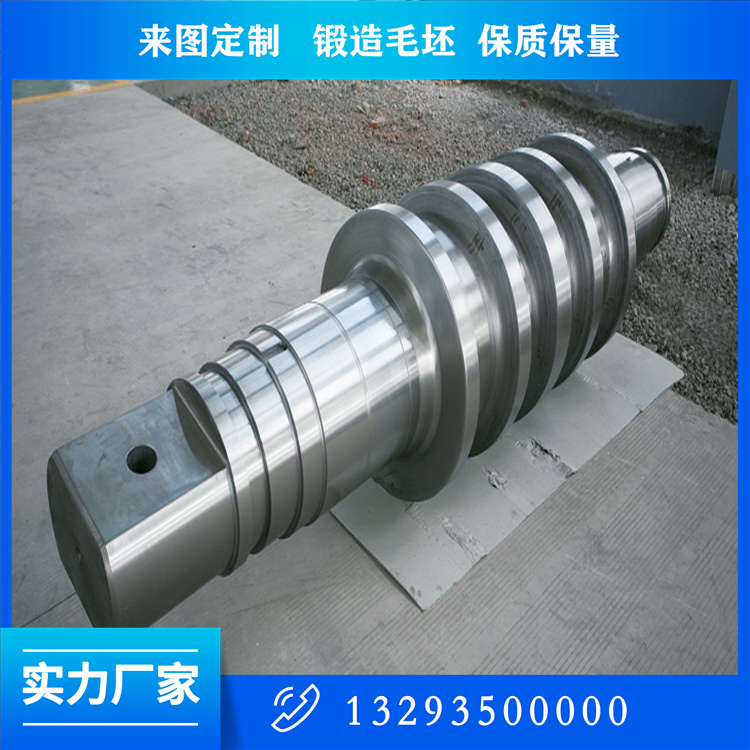

鍛造傳動主軸鍛件的加工方法是一個系統化的工藝過程，需結合材料特性、零件結構和使用要求，通過多

道工序協同完成。以下是其核心加工方法的詳細說明：

1. 鍛造成形工藝

(1) 自由鍛造

適用對象：中小批量、大尺寸或形狀簡單的主軸（如風電主軸粗坯）。

關鍵工序：

鐓粗：增大橫截面，改善內部組織致密性。

拔長：延伸軸體長度，控制長徑比（通常≤10:1）。

沖孔：用于空心軸預制內孔（如船舶推進軸）。

優勢：靈活性高，模具成本低。

(2) 模鍛成形

適用對象：批量生產的中小型精密主軸（如汽車傳動軸）。

工藝要點：

采用閉式模鍛減少飛邊，材料利用率≥90%。

預鍛+終鍛多工位成形，確保流線連續（避免橫向纖維切斷）。

模具設計：

模腔斜度5°~7°，避免鍛件粘模。

模具預熱溫度200℃~300℃（防止熱沖擊裂紋）。

(3) 特種鍛造技術

等溫鍛造：

用于鈦合金/高溫合金主軸，模具與坯料同溫（700℃~950℃），降低變形抗力。

徑向鍛造：

多錘頭同步徑向擠壓，適用于高精度臺階軸（如軍工轉子軸），尺寸公差可達±0.3mm。

2. 熱處理工藝

(1) 預備熱處理

退火：

完全退火（Ac3+30℃~50℃）消除鍛造應力，硬度降至HB180以下便于切削。

正火：

細化晶粒（如42CrMo4鋼正火溫度850℃~880℃）。

(2) ***終熱處理

調質處理（淬火+高溫回火）：

淬火介質選擇：

水淬：用于低合金鋼（如34CrNiMo6），冷卻速率快但易變形。

油淬/聚合物淬火：高合金鋼（如4340），減少開裂風險。

回火溫度：根據強度要求調整（如550℃回火時抗拉強度≥900MPa）。

表面強化：

感應淬火：軸頸表面硬度HRC50~55，淬硬層深2~5mm。

氮化處理：提高耐磨性（如氣體氮化后表面硬度≥HV800）。

3. 機械加工工藝

(1) 粗加工

車削：

采用重型臥式車床（如CK61125），切削參數：

轉速200~400rpm，進給量0.2~0.5mm/r，背吃刀量3~5mm（硬質合金刀具）。

留精加工余量2~3mm（直徑方向）。

銑削：

加工鍵槽或法蘭端面（立銑刀直徑Φ20~Φ50mm）。

(2) 精加工

精密車削：

陶瓷刀具精車，表面粗糙度Ra≤1.6μm，圓度≤0.02mm。

磨削：

外圓磨床（如MK1320）加工軸承位：

砂輪粒度60#~80#，軸向進給速度0.5~1m/min。

內圓磨削用于空心軸內孔（公差I(lǐng)T6級）。

滾壓加工：

采用液壓滾壓頭，壓力500~800N，提高表面疲勞強度30%以上。

(3) 螺紋與花鍵加工

螺紋銑削：大螺距螺紋（如風電主軸螺栓孔）用旋風銑。

花鍵成形：

拉削：適用于內花鍵（拉刀行程速度2~5m/min）。

插齒：外花鍵高精度加工（如DIN5480標準）。

4. 特種加工技術

激光熔覆：

在軸頸部位熔覆Stellite 6合金，厚度0.5~1mm，耐磨性提升5倍。

電解加工：

去除深孔內壁再鑄層（如航空主軸冷卻孔）。

電火花加工（EDM）：

加工高硬度材料（如淬火后HRC＞50）的異形槽。

5. 檢測與質量控制

(1) 尺寸檢測

三坐標測量?jī)x（CMM）：

檢測形位公差（如直線度≤0.05mm/m）。

激光掃描：

逆向工程比對三維模型（精度±0.02mm）。

(2) 無損檢測

超聲波檢測（UT）：

探頭頻率2~5MHz，檢測內部裂紋（靈敏度Φ2mm平底孔）。

磁粉檢測（MT）：

熒光磁粉檢測表面缺陷（裂紋檢出長度≥0.5mm）。

(3) 性能測試

殘余應力分析：X射線衍射法測量表面應力（±50MPa精度）。

動平衡測試：

高速主軸（＞5000rpm）殘余不平衡量＜0.5g·mm/kg。

6. 典型案例工藝路線

以風電主軸（34CrNiMo6）為例：

下料：圓鋼鋸切（Φ600mm×4000mm）。

鍛造：

鐓粗至Φ1000mm→拔長至Φ550mm×8000mm→沖孔Φ200mm。

熱處理：

正火（860℃×4h）+調質（淬火水冷+580℃回火）。

加工：

粗車→半精車→軸承位磨削（Φ400h6）→法蘭面銑削。

檢測：

UT全檢+硬度梯度測試（HB270~310）。

7. 技術難點與對策

難點    解決方案

大鍛件心部組織不均勻    多次鐓拔+擴散退火（1200℃×10h）

長軸類變形超差    加工時增加中心架支撐，分階段時效去應力

表面微裂紋    噴丸強化（覆蓋率≥200%，Almen強度0.4A）

未來發展方向

復合加工：車銑復合中心一次裝夾完成全部工序。

數字孿生：基于鍛造仿真優化工藝參數（如Deform軟件）。

綠色加工：干式切削技術減少切削液使用。

通過上述方法的系統應用，可確保傳動主軸鍛件滿足高精度、高可靠性的嚴苛要求，適應從常規工業到尖

端科技領域的多樣化需求。
