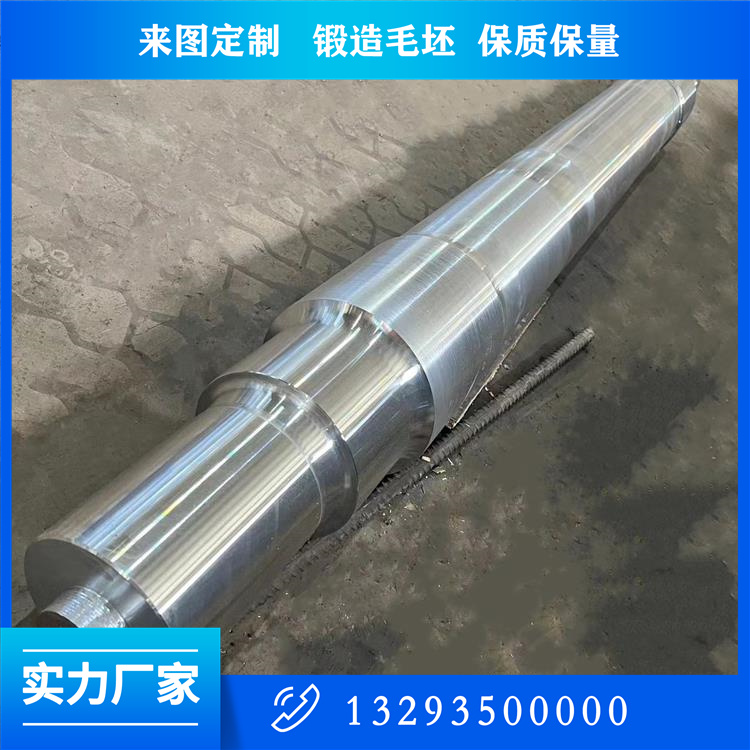

風機軸鍛件是風力發電機組中的關鍵部件，其制造技術涉及材料選擇、鍛造工藝、熱處理及質量控制等多

個環節。以下是風機軸鍛件制造技術的詳細解析：

1. 材料選擇

常用材料：

低合金鋼（如34CrNiMo6、42CrMo4等），具有高強度、良好的韌性和抗疲勞性能。

部分大型風機軸采用不銹鋼（如ASTM A182 F51）以應對腐蝕環境。

材料要求：

純凈度高（低硫、磷含量，控制非金屬夾雜物）。

均勻的化學成分和晶粒結構，確保力學性能一致性。

2. 鍛造工藝

(1) 下料與加熱

下料：采用鋸切或火焰切割，保證坯料尺寸精度。

加熱：

溫度控制：1100℃~1200℃（視材料而定），避免過熱或過燒。

加熱均勻性：采用步進式加熱爐或感應加熱，減少氧化皮。

(2) 鍛造方法

自由鍛：適用于中小型軸件，通過鐓粗、拔長、沖孔等工序成形。

模鍛：適用于批量生產，精度高、流線型好，但模具成本高。

關鍵控制點：

變形量：需≥60%以確保鍛透性，細化晶粒。

流線方向：鍛造鍛件需保證金屬流線與軸向一致，避免橫向流線導致力學性能下降。

(3) 鍛后冷卻

緩冷（如坑冷、爐冷）以防止白點和內應力。

3. 熱處理工藝

正火+回火：

正火（850℃~900℃）細化晶粒，均勻組織。

回火（550℃~650℃）消除殘余應力，提高韌性。

調質處理（淬火+高溫回火）：

淬火介質（水、油或聚合物）根據材料選擇，確保硬度與強度。

回火后硬度通常控制在HB 220~280。

差異化熱處理：對軸頸等關鍵部位進行局部淬火以提高耐磨性。

4. 機械加工

粗加工：去除氧化皮和余量，留足精加工余量。

精加工：

數控車床加工軸頸、螺紋等關鍵部位，精度達IT6~IT7。

磨削或滾壓提高表面光潔度（Ra≤1.6μm）。

無損檢測前準備：加工后需保證表面無缺陷干擾檢測結果。

5. 無損檢測與質量控制

超聲波檢測（UT）：檢測內部裂紋、夾雜等缺陷（符合ISO 10893-3標準）。

磁粉檢測（MT）或滲透檢測（PT）：檢查表面及近表面缺陷。

力學性能測試：

拉伸、沖擊試驗（-20℃低溫沖擊要求≥27J）。

硬度測試（全截面硬度均勻性）。

尺寸檢測：三坐標測量儀確保形位公差（如直線度≤0.1mm/m）。

6. 表面處理與防腐

噴涂防腐涂層：如環氧樹脂或聚氨酯涂層，適用于海上風機。

鍍層技術：對軸承配合部位采用鍍鉻或熱噴涂（HVOF）。

陰極保護：針對海上環境，搭配犧牲陽極設計。

7. 技術難點與解決方案

大截面鍛透性：

采用多次鐓拔工藝，結合高溫擴散退火。

殘余應力控制：

優化冷卻速率，增加去應力退火工序。

疲勞壽命提升：

嚴格控制鍛造流線，避免應力集中。

采用噴丸強化提高表面壓應力。

8. 行業標準與認證

常用標準：

ISO 18265（材料硬度轉換標準）

DIN EN 10228-3（鍛件無損檢測）

GL/DNV等風電行業認證要求。

文件記錄：全程可追溯的工藝參數和檢測報告。

9. 未來發展趨勢

輕量化設計：探索高強鋼或鈦合金鍛件。

增材制造結合鍛造：局部增材修復或復雜結構成形。

數字化監控：利用IoT技術實時跟蹤鍛造參數與質量數據。

通過以上技術環節的嚴格控制，風機軸鍛件可滿足20年以上使用壽命要求，適應陸上及海上風機的苛刻

工況。制造過程中需注重工藝優化與全生命周期質量管理的結合。
